现象及原因
● 涂膜层间产生无数大小水胀状隆起

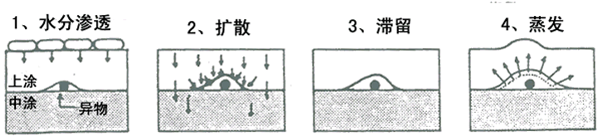

●下图为产生过程
引起的主要原因
●环境原因
○温度高; ○湿度高;
○水溅到涂膜表面 ○湿晾干时间短、烘干加热急
●设备、机器原因
○压缩空气管道中含油、水等
●涂装作业时的原因
○脱脂不良(研磨颗粒、手印、汗、指纹剥离剂); ○底材干底材燥不良
●材料导致的原因
○层间附着不良; ○耐水性不良的底材;
○溶解力不良的稀释剂
对策及处置
对策
●涂膜并非完全的防水膜,不同程度的水份会渗透、蒸发。在其过程中,如果在层间残留有水、可溶物质或灰尘等,则会滞留水并发生起泡,应当除去;
●每次应先干燥且作致密的涂膜,尽量防止水的渗透
●降低涂装室的湿度
处置
●晴天时膨胀或会消失,此系一时的现象
●如湿度变高水份渗透后,则会再发生,以针刺之,检查发生的部位,完全打磨后,再予涂装。
公 司:宁波市奉化理实塑料喷涂厂
联系人:王先生
电话:0574-88833850
手机:13095909371
邮箱:wangbohua36@lishipentu.com
地 址:宁波市奉化区尚田镇楼家岙工业区
